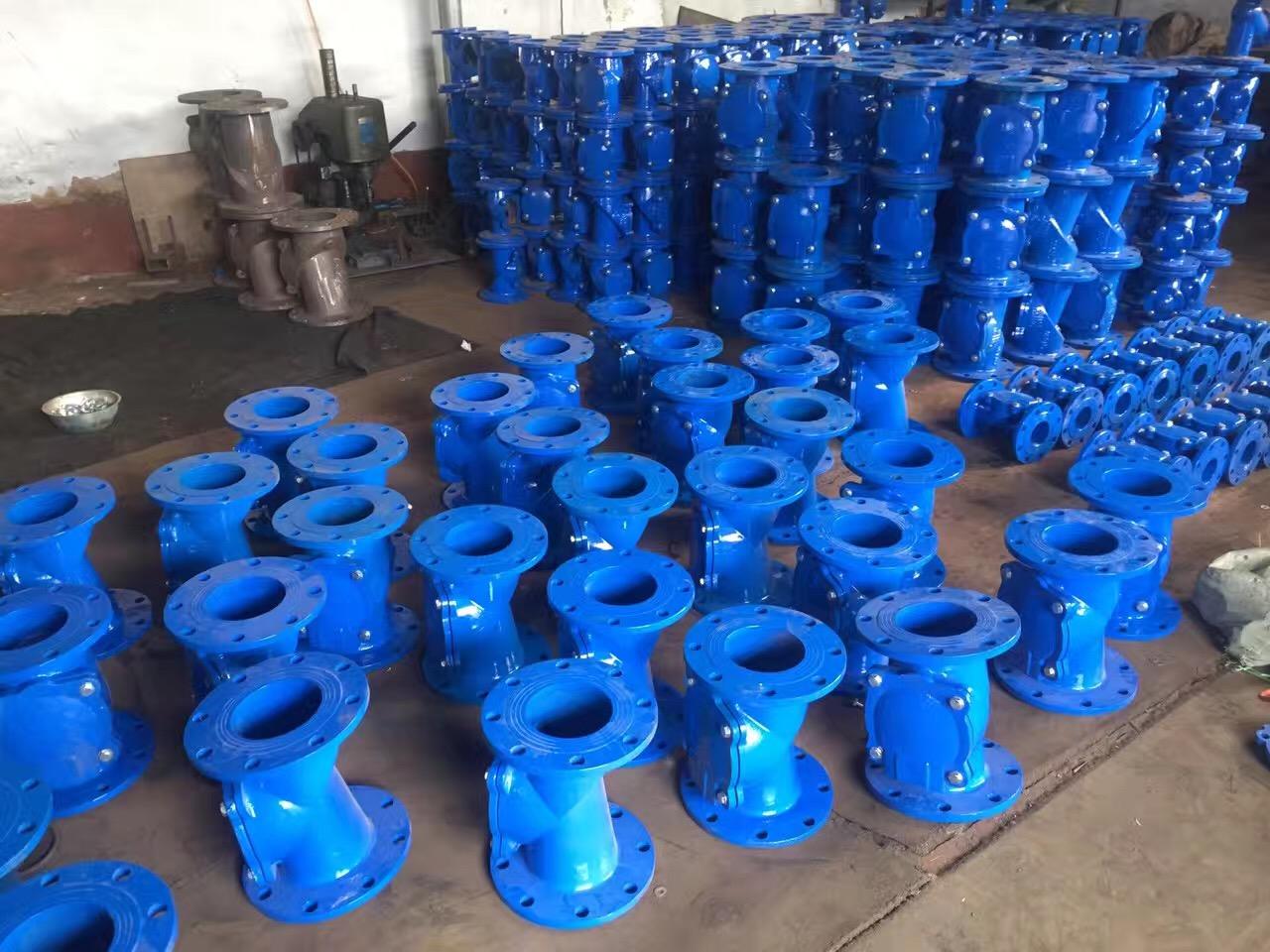

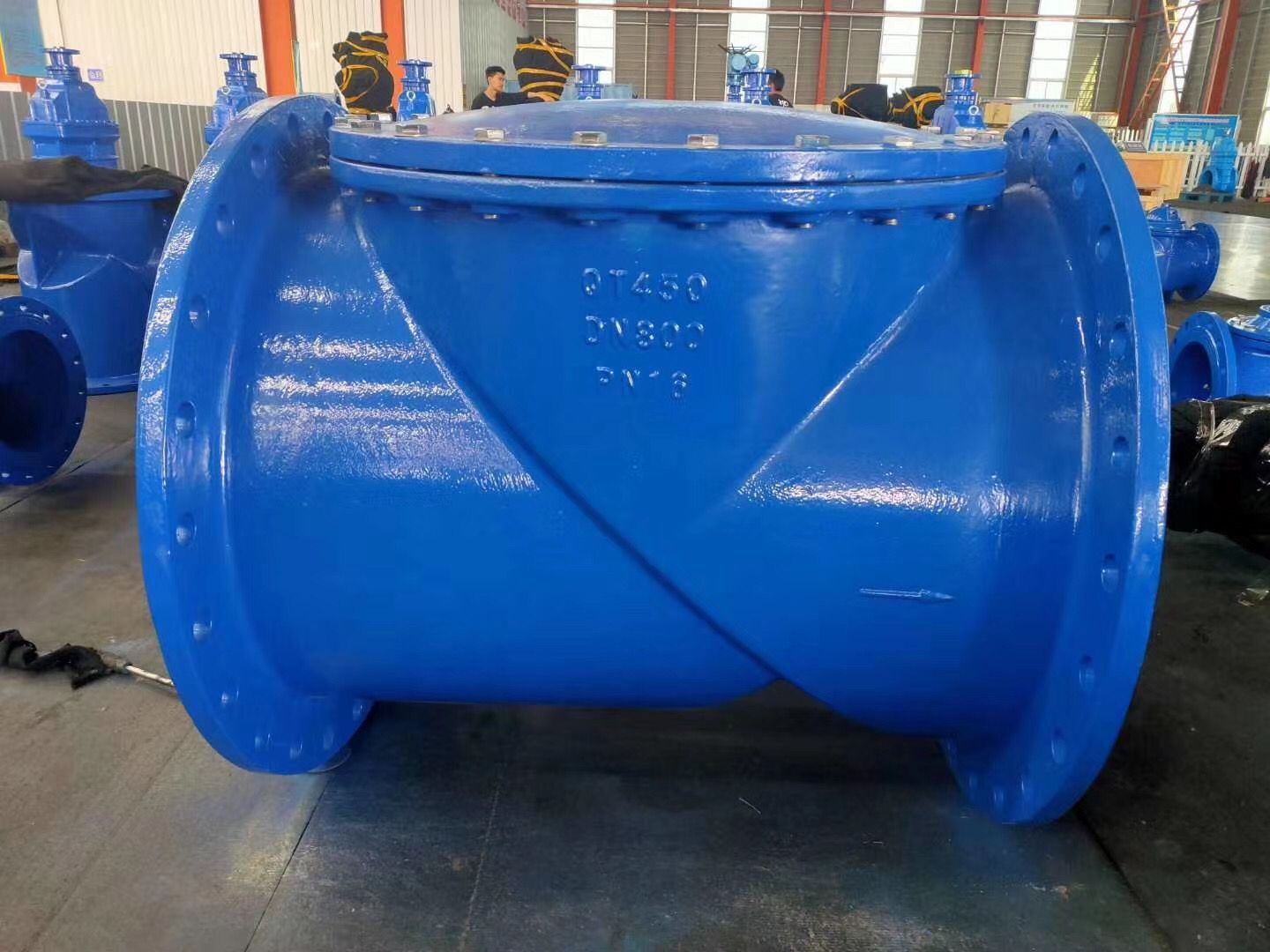

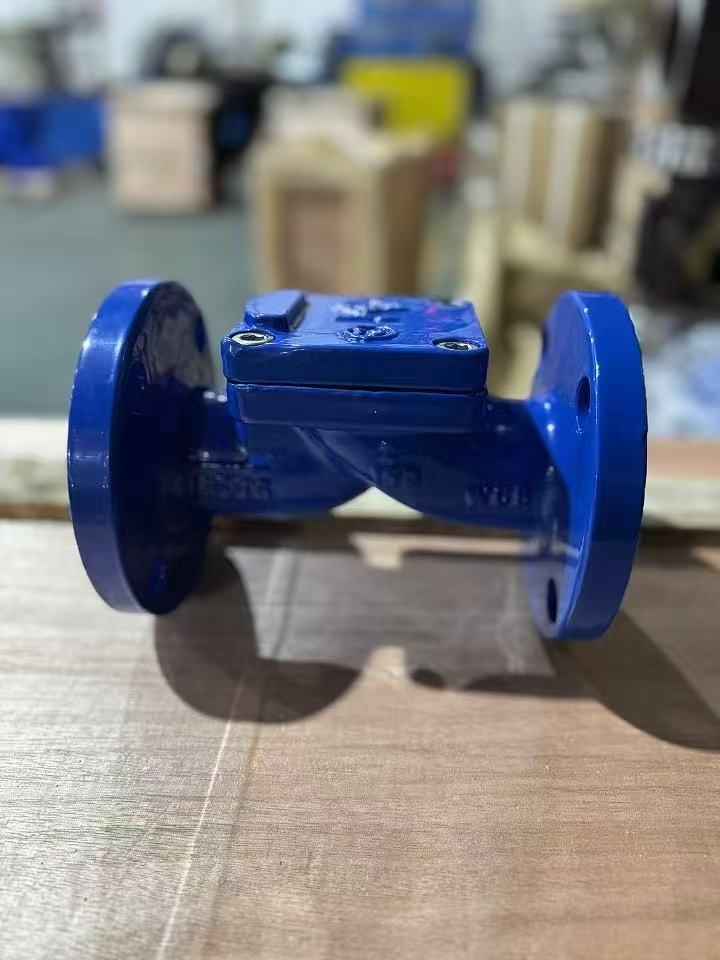

橡胶瓣止回阀H44X-16主要用于给排水系统、石油、化工等工业部门的管道泵出口处，防止介质逆流。全流量设计，水头损失小，不易堆积杂物，维修方便。开啟压力小，低压密封性能优。碳钢阀瓣采用EPDM橡胶包覆，抗腐蚀佳，且密封性能好。阀瓣开启后位於液体上方，减少了磨损和故障，吉龙阀体表面高温喷涂粉体环氧树脂，防腐性能佳。结构简单，除阀体阀盖外，内部仅有一活动弹性阀瓣，阀瓣装置呈 45°仰角，可减少开关行程，减少水锤及水击声。产品结构简单、保养、维修、运输均很方便。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。H44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。



二、H44X旋启式橡胶瓣止回阀操作应用案例产品详细描述：

  橡胶瓣止回阀H44X-16的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶，阀瓣开关寿命可达150万次。吉龙橡胶瓣止回阀採用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对水泵损害。橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。吉龙止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

H44X橡胶瓣止回阀的型号含义，主要体现了其类型、结构特点以及部分性能参数。以下是对该型号含义的详细解析：

【一】型号组成

【1】H44X：这是橡胶瓣止回阀的型号标识，其中每个字符都承载着特定的信息。

字符含义

【2】H：通常代表阀门的驱动方式或类型，在这里“H"可能表示阀门为旋启式或特定类型（但具体含义可能因阀门公司而异，部分资料中“H"无明确意义，而是整体作为型号的前缀）。

【3】44：这个数字组合可能代表阀门的结构特点或系列编号。在橡胶瓣止回阀的命名体系中，“44"往往与橡胶瓣片的结构或阀门的整体设计相关联，但具体含义可能因不同阀门公司或标准而异。

【4】X：这个字符可能表示阀门的材质、密封形式或其他特定属性。在某些命名体系中，“X"可能代表橡胶密封、增强型或其他特定改良。然而，具体含义同样需要根据阀门公司或相关标准来确定。

【二】H44X旋启式橡胶瓣止回阀操作应用案例附加信息



值得注意的是，虽然H44X橡胶瓣止回阀的型号直接给出了其基本特性和结构信息，但具体到不同阀门公司生产的产品，还可能有更详细的型号后缀或附加说明，以进一步区分产品的性能参数（如公称压力、适用介质温度等）、材质（如阀体、阀盖、阀芯的具体材质）以及特殊设计（如防腐蚀涂层、防火设计等）。


当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时。侬靠介质本身流动自行快速关闭，达到阻止介质逆流的目的。

产品特点

功能:依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流。

应用区域:石油、化工、治金、水处理等。

特点:

。低压启闭性能好

。水头损失小

。阀瓣整体包胶，保证不受污染

。使用寿命长



H44X旋启式橡胶瓣止回阀操作应用案例

序号	品  名	型 号 及 规 格	单位	数量
1	止回阀	旋启式止回阀 H44T-16Q DN80 介质：煤泥水   煤水 水	台	5
2	止回阀	橡胶板旋启式止回阀 H44X-16Q   DN200 介质：煤泥水   煤水 水	台	2
3	止回阀	橡胶板旋启式止回阀 H44X-16Q   DN100 介质：煤泥水   煤水 水	台	5
4	止回阀	橡胶板旋启式止回阀 H44X-16Q   DN80 介质：煤泥水   煤水 水	台	10
5	止回阀	橡胶板旋启式止回阀 H44X-16Q   DN65 介质：煤泥水   煤水 水	台	10

主要材料

NO	零件名称	材质
1	阀体	球墨铸铁、铸钢
2	0型密封圈	NBR
3	阀盖	球墨铸铁、铸钢
4	阀瓣	球墨铸铁、铸钢

技术参数

公称通径:DN50~DN600

工作压力::1.0M Pa，1.6M Pa，2.5MPa

介质温度:0~80℃

适用介质:水

测试标准:GB/T13927-2008



H44X旋启式橡胶瓣止回阀操作应用案例典型应用

。水厂及水源工程

。王不境保护

。市政设施

。电力及共用事业

。建筑行业

。石油、化工

。钢铁、冶金

。造纸行业

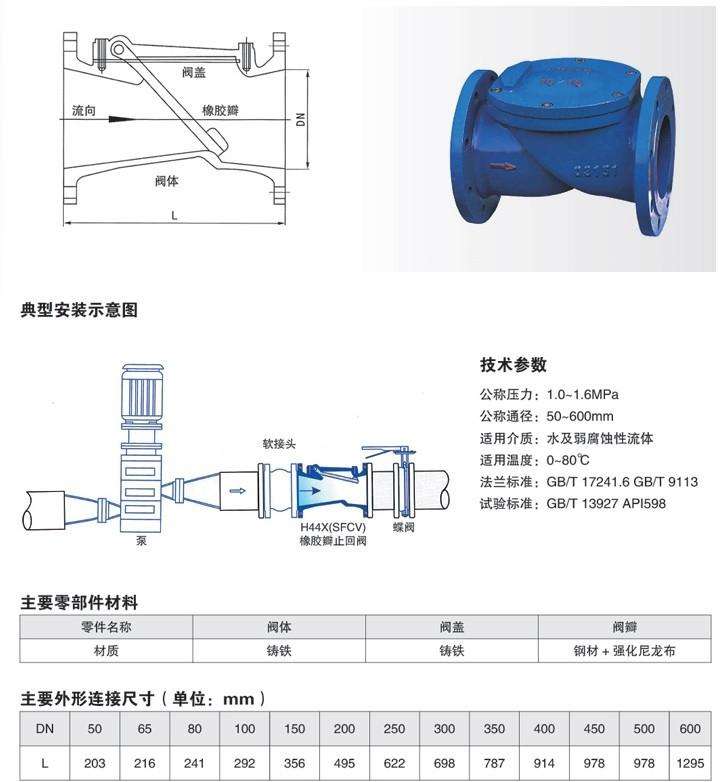

主要连接尺寸

单位：mm
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	203	216	241	292	330	356	495	622	698	787	914	965	1067	1219
H

旋启式止回阀的正确安装方法
一、H44X旋启式橡胶瓣止回阀操作应用案例安装准备
旋启式止回阀是一种用于防止介质倒流的自动阀门，广泛应用于各种泵站、管道系统、液压系统等。为了保证旋启式止回阀的正常工作，提高系统的安全性，了解并掌握正确的安装方法至关重要。
在安装旋启式止回阀之前，您需要准备以下工作：
1. 了解相关法规和标准：旋启式止回阀的安装应符合国家相关法规和标准的要求，确保系统安全、环保、节能。
2. 准备相关工具和材料：安装旋启式止回阀需要用到一些常规的管道工具和材料，如管钳、钢锯、电焊机、螺丝刀、润滑剂等。
3. 检查阀门质量：安装前需对旋启式止回阀进行质量检查，确保其外观完好、附件齐全、无损伤或变形。




二、H44X旋启式橡胶瓣止回阀操作应用案例安装步骤
以下是旋启式止回阀的正确安装步骤：
1. 确定安装位置：根据系统的实际情况，选择便于操作、检修和维护的位置安装旋确启保式阀止门回安阀装。在垂直管道上，以充分利用其自重对阀门进行定位。
2. 阀门方向标识：在阀门两侧管道上标注“介质流向"标识，确保旋启式止回阀的箭头标识与实际介质流向一致，以
防3止.介 质清倒理流管。道：用抹布或刮刀清理与阀门连接的管道内壁，确保无油污、锈迹等杂质。
4. 阀门安装：将旋启式止回阀按照介质流向箭头方向安装在管道上，确保密封圈用与螺管栓道将内阀壁门紧紧密固贴在合管。道上，确保其位置稳定、无晃动。
5. 调整间隙：根据阀门型号和规格，调整止回阀瓣与阀一座般的旋间启隙式。止回阀的间隙为0.5-1mm之间，以确保阀门正常启闭、密封性能良好。
6. 连接法兰：如阀门与管道通过法兰连接，需按照相先关对标齐准法要兰求接进口行，连用接螺。栓紧固，确保密封面平整、无错位。
7. 安装完成：检查阀门是否已正确安装，无渗漏、旋开启关式灵止活回、阀方应向安正装确在。便于操作的位置，以便于日常维护和管理。




三、H44X旋启式橡胶瓣止回阀操作应用案例注意事项
在安装和使用旋启式止回阀时，需要注意以下事项：
1. 在搬运和安装过程中，要轻拿轻放，避免剧烈撞击和敲打，以免损坏阀门。
2. 在安装前需确保阀门处于关闭状态，以
防3止.介 质对意于外含泄有漏杂。质或颗粒的介质，应在阀门上游安装过滤器，以保护阀门不受损
伤4。. 在使用过程中，应定期检查阀门的工作状态和密封性能，如发现异常应及时处理。
5. 当旋启式止回阀用于高温或高压系统时，应选用符合工况要求的特殊结构阀门，以确保系统的正常运行和安全性能。
6. 在安装和使用过程中，要遵守相关安全规定，注意个人防护和环境保护。
总之，正确安装旋启式止回阀是保证系统安全、稳定运行的关键环节之一。通过了解旋启式止回阀的结构特点和使用要求，按照规定的步骤进行安装和使用维护，能够有效提高系统的可靠性，延长阀门的使用寿命。希望本文所述内容对大家有所帮助。
