Q41H硬密封法兰式球阀在腐蚀介质应用

Q41H硬密封法兰式球阀在腐蚀介质应用

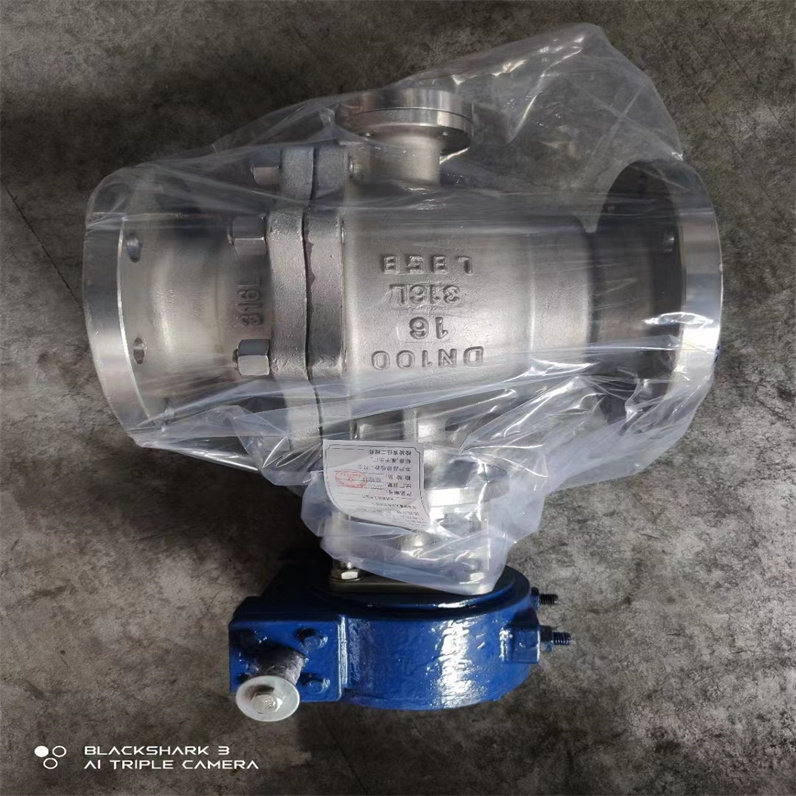

Q41H硬密封球阀适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，硬密封球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。金属硬密封球阀一般采用法兰连接，也可采用对焊连接。

Q41H硬密封法兰式球阀在腐蚀介质应用阀座硬化技术



硬密封球阀的球体与阀座采用金属对金属的密封方式，为了确保硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等，球体和阀座表面硬度一般可达到HRC60以上，较高可达HRC74以上。密封面材料耐温可达540℃，较高可达980℃。金属硬密封法兰球阀材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。硬密封固定球阀能够适用于绝大多数的苛刻工况条件。

是一种采用金属对金属密封结构、通过法兰连接安装的旋转类阀门，具有以下核心特性和应用优势：



一、Q41H硬密封法兰式球阀在腐蚀介质应用结构特性

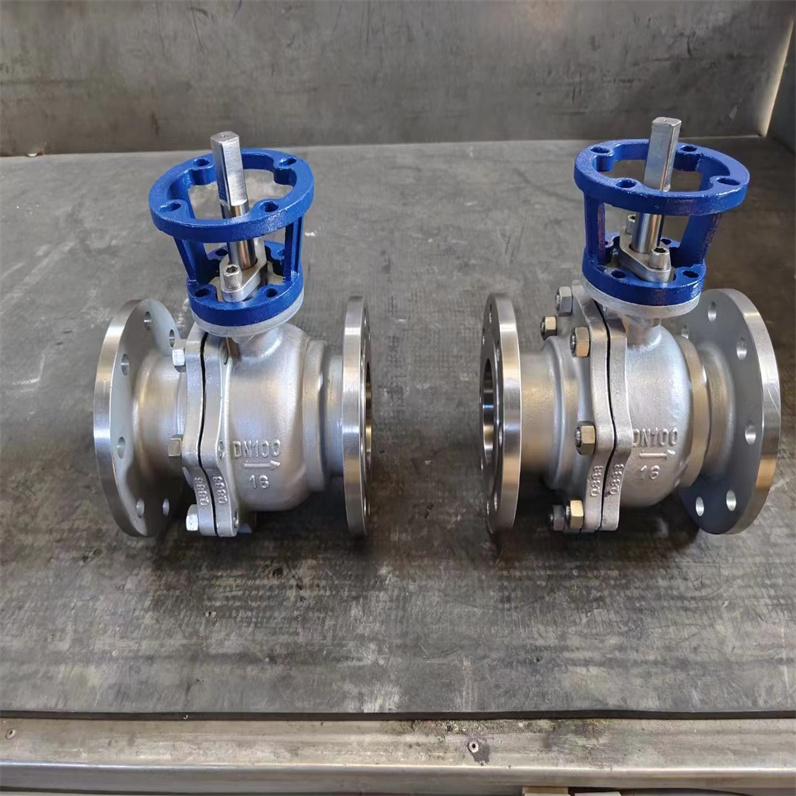

金属硬密封设计
进口法兰式硬密封球阀球体与阀座采用金属对金属密封，通过弹簧或板簧加载实现动态补偿，确保高温高压工况下的密封可靠性。部分产品表面硬度可达HRC74以上，耐磨耐冲刷性能优异。

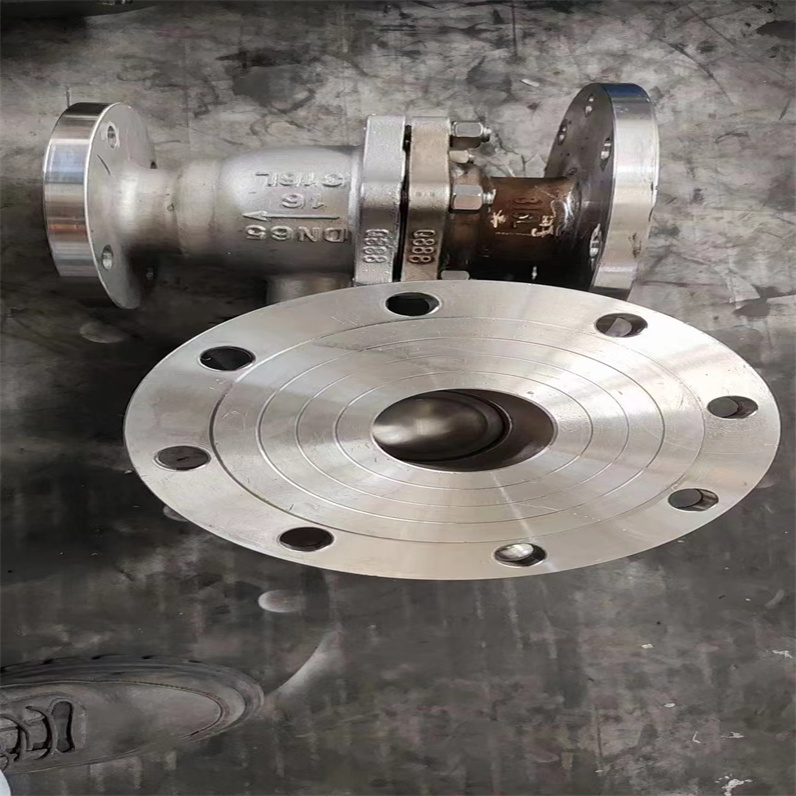

法兰连接标准化
进口法兰式硬密封球阀符合GB/T21465-2008等标准，法兰接口适配性强，便于与管道系统快速对接。公称压力范围涵盖PN1.0-32.0MPa，通径从DN6至DN900（NPS 1/4-36）均可定制。

双向密封与防火结构
进口法兰式硬密封球阀采用双向金属可动密封设计，具备自动补偿及自洁功能。内置防火防静电结构，当密封圈烧损时，球阀可形成金属对金属硬密封，防止介质泄漏引发事故。

二、Q41H硬密封法兰式球阀在腐蚀介质应用性能优势

耐高温高压
进口法兰式硬密封球阀密封面材料耐温可达540℃（部分产品达980℃），可承受高压差（Class 150-2500/PN16-420）。弹簧加载密封结构吸收热膨胀，避免高温卡阻。

低流体阻力
进口法兰式硬密封球阀全通径或缩径设计，阻力系数与同长度管段相等，显著降低系统能耗。

操作与维护便捷
进口法兰式硬密封球阀90°旋转即可完成启闭，操作力矩小。密封圈为活动设计，拆卸更换方便，支持手动、电动、气动等多种驱动方式。

三、Q41H硬密封法兰式球阀在腐蚀介质应用应用领域

石油化工行业
用于油气管道、炼化装置等，承受高压并抵抗腐蚀性介质（如酸、碱、氧化性介质）。

电力与冶金行业
在火力发电厂、核电站的冷却水系统及高炉煤气管道中，确保高温高压工况下的密封稳定性。

水处理与船舶系统
应用于污水处理厂、船舶压载水系统等，提供低阻力、高可靠性的流体控制。

制药与食品行业
采用不锈钢等耐腐蚀材料，满足卫生级要求，确保药液或食品介质的纯净输送。



Q41H硬密封法兰式球阀在腐蚀介质应用防止阀门在高温下的涨死

    高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。属硬密封球阀采用了碟簧或弹簧加载的密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。

优异的密封性能

    采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到的圆度和光洁度，阀门的密封性能达到或超过标准要求。

Q41H硬密封法兰式球阀在腐蚀介质应用的防火结构设计

    阀门的密封面采用金属对金属密封结构，填料采用柔性石墨，垫片采用不锈钢＋柔性石墨结构。因此，阀门即使在火灾情况下也能确保可靠的密封。

自然的防静电结构设计

    金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，金属硬密封球阀不需要设置专门的防静电装置。

双阻断及泄放功能

硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。



Q41H硬密封法兰式球阀在腐蚀介质应用

序号	品  名	型 号 及 规 格	单位	数量	单　价 （元）	金 额 （元）	阀体材质及其它
1	球阀	法兰式球阀Q41H-16RL  PN16 DN20 温度：250℃ 手轮驱动 除油槽药水是30%硫酸浓度	台	1			阀体316L不锈钢 硬密封

主要零件材料 Materials Of main Parts

阀体 Body	304	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座 Seat	-29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属)
垫片 Shim	不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属硬密封)
介质 Medium	水国产精品51麻豆CM传媒油品麻豆黄色在线观看 Water steam Oil goods	泥浆，沙粒，矿浆，渣浆		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类Urea

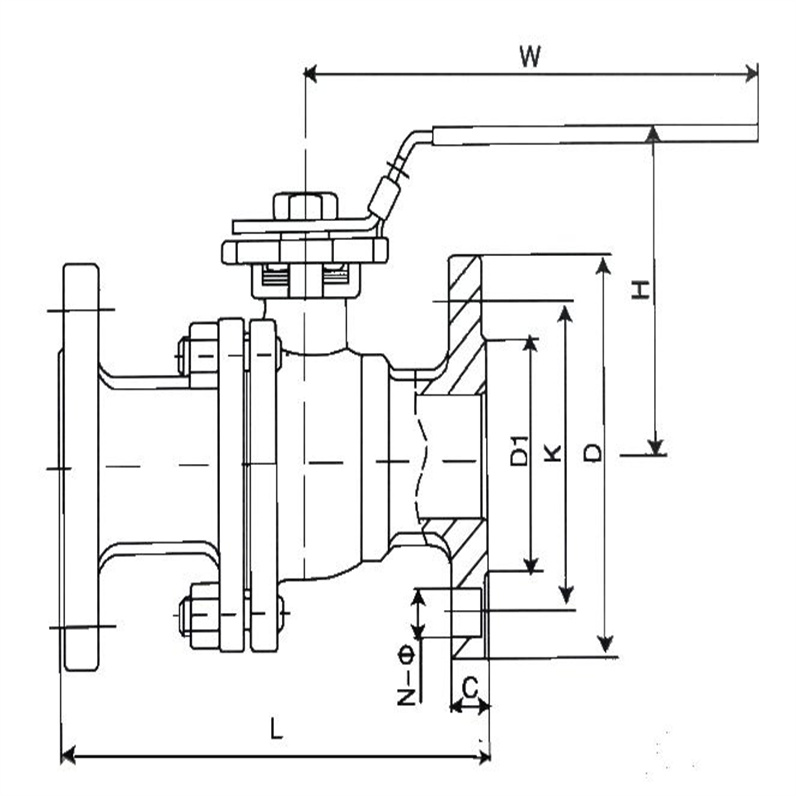

外形结构图



Q41H硬密封法兰式球阀在腐蚀介质应用主要外型尺寸 Main outer Size

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41H Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41H Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200




















































Q41H硬密封法兰式球阀在腐蚀介质应用主要外形尺寸 Size Main Dimensions

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41H Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41H Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500



一、Q41H硬密封法兰式球阀在腐蚀介质应用选定安装位置






1、确定法兰球阀的安装位置，应在易于操作、维护方便的位置。

2、法兰球阀的安装基础应平整，牢固，不得有松动和倾斜现象。

二、Q41H硬密封法兰式球阀在腐蚀介质应用管道连接

1、确认管道的口径、工作压力和介质，以便正确地选用法兰球阀。

2、连接管道前，要仔细检查管道内的杂质，防止杂质进入法兰球阀内部，影响使用效果。

3、确保管道连接法兰和法兰球阀的垫片、密封圈等零件质量可靠，能够保证密封性。

三、Q41H硬密封法兰式球阀在腐蚀介质应用安装步骤

1、进行法兰球阀的试装，检查其导向、活塞杆连杆、密封面与密封性能是否良好。

2、安装法兰球阀时，要根据法兰球阀的安装方向，将法兰球阀的法兰联接管道。

3、在法兰球阀和管道连接时，尤其是确认好法兰、密封圈的数量和型号，并按规定对法兰的螺栓进行均匀紧固。

4、安装好法兰球阀后，要进行卡尺量的，并根据所配置的动力决定电动法兰球阀的通电方式，并在空载状态下进行试运行检查性能。

四、Q41H硬密封法兰式球阀在腐蚀介质应用注意事项

1、在法兰球阀进行操作时，要避免过大的力量，以免导致法兰球阀的损坏。

2、当法兰球阀处于关闭状态时，应确保密封性合格，以防漏水。

3、在清洗法兰球阀时，不能使用酸、碱等有害物质，应注意清洁剂的选择。

4、在维修和更换法兰球阀的密封圈时，要注意防护，避免密封圈松动或出现问题后，导致法兰球阀的泄漏现象。

总之，法兰球阀的安装操作前，应先进行检查和试运行，对于发现的问题及时处理，以确保其正常的使用和长寿命。




四、Q41H硬密封法兰式球阀在腐蚀介质应用选型与维护要点

选型参数

压力等级：根据介质工作压力选择Class 150至Class 2500（PN16-420）。

材质适配：依据介质特性选用双相钢、哈氏合金等耐腐蚀材料。

密封结构：高温工况优先选择弹簧加载密封结构，含颗粒介质工况需强化表面硬化处理。

维护建议

定期检查弹簧、密封件等易损件，确保热膨胀补偿功能正常。

长期停用时保持阀门开启状态，避免内部积水锈蚀。

电动或气动执行机构需定期润滑运动部件，检查电源线及气管连接。
