BQ45PPL保温三通换向球阀操作应用案例
保温三通球阀具有好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。三通保温球阀是一种结合了三通球阀与保温夹套功能的特殊阀门，广泛应用于需要控制流体流向并保持介质温度的工业领域。以下是对其特点、结构、工作原理及应用领域的详细介绍：

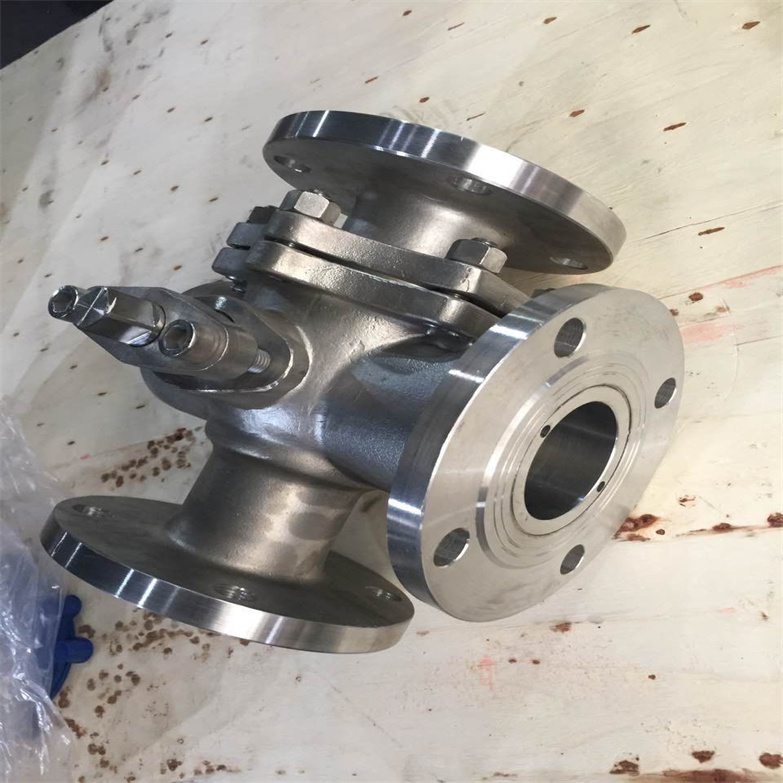

三通球阀是介质进行分流，合流，换向时经常使用的阀门，类似功能还有，三通调节阀，三通旋塞阀，三通截止阀，三通隔膜阀，三通蝶阀，包括家庭沐浴的混水阀等。三通球阀从阀体进出口角度不同分为直角型和Y型。直角型阀体的相邻流道口夹角为90度，是比较常用的一种，阀体特征为其中两个流道口在一条轴线上，第三个流道口垂直于此轴线。法兰三通球阀型号为Q44F（L型）和Q45F（T型）。
其根据球芯流道形状分为L型和T型两种。
L型三通球阀可以切换介质的流向。连通两个相互垂直的管路。其只能改变流向而不能使三通流道口相通。无法进行合流和分流的操作。L型三通球阀多采用两个阀座密封结构，扭矩较轻，装配维修方便。
T型三通球阀可以对介质合流，分流和流向切换。T型可以使三个流道互相连通或使其中两个流道相通。功能更多。T型三通球阀采用四个阀座密封结构，同口径扭矩要大于L型三通球阀，选用气动执行器或电动执行器时要注意对应扭矩大小，防止扭矩小，带不动阀门。
还有一种直角型三通球阀，其阀杆平行于三个流道口所在平面，并和一个流道轴线重合。也称为立式三通球阀。前面三通球阀的阀杆垂直于三个流道口所在平面，也称为卧式三通球阀。
直角型三通球阀在拐弯附近水流紊乱，并在拐角处形成漩涡区，而圆弧型三通内水流变化是渐变的，没有形成漩涡区。因此，圆弧型三通的局部流阻要小于直角三通。所以出现了Y型三通球阀。
Y型三通球阀按照阀体流道口角度不同。分为两种，一种是120°阀体。其三个流道口均布，任意两个流道口之间都是呈120°，它可以连通任意两个流道口的同时，阻断第三个流道口。连通AB，阻断C。连通AC，阻断B。连通BC，阻断A。法兰Y型三通球阀型号Q42F。
另一种是135°阀体。其三个流道口之间角度为135°，135°，45°。主要是连通135°流道口的两路，同时阻断第三路。其流阻比120°三通球阀更小。连通AB，阻断C。连通AC，阻断B。
三通球阀按照球芯是否固定，分为浮动球式三通球阀和固定球式三通球阀两种。法兰浮动式三通球阀型号为Q44F（L型），Q45F（T型），Q42F（Y型）。固定球式三通球阀型号为Q48F（T型），Q49F（L型）。
对于含有固体颗粒，粉料等容易堵塞在阀腔内介质。可以选用半球式三通球阀。其阀芯为半球形状，中腔和阀座之间没有封闭空间。物料不会聚集其中。抗堵塞性能更好。
对于气动或电动三通球阀，可以采用高平台三通球阀安装方式，更加方便快捷。
一、BQ45PPL保温三通换向球阀操作应用案例产品特点
保温性能优异
夹套设计可注入国产精品51麻豆CM传媒、热水或导热油，防止介质在低温下凝固或结晶，确保阀门在寒冷环境中正常运行。
适用于输送重油、胶类、液化天然气等易凝固介质。
结构紧凑，操作灵活
球体与阀座采用高强度、耐腐蚀材料，密封性能好，使用寿命长。
通过旋转球体实现流体的分流、合流或切换流向，操作简便快捷。
适应性强
公称通径范围广（如DN15~DN300），公称压力可达PN40（或更高），满足不同工况需求。
可选配手动、电动或气动驱动装置，适应自动化控制要求。
二、BQ45PPL保温三通换向球阀操作应用案例结构组成
阀体与球体
阀体和球体采用高强度、耐腐蚀材料（如不锈钢、碳钢），确保阀门在高压和腐蚀性介质中的可靠性。
球体具有三个通道口，分别与三条管道相连，通过旋转实现流体流向的控制。

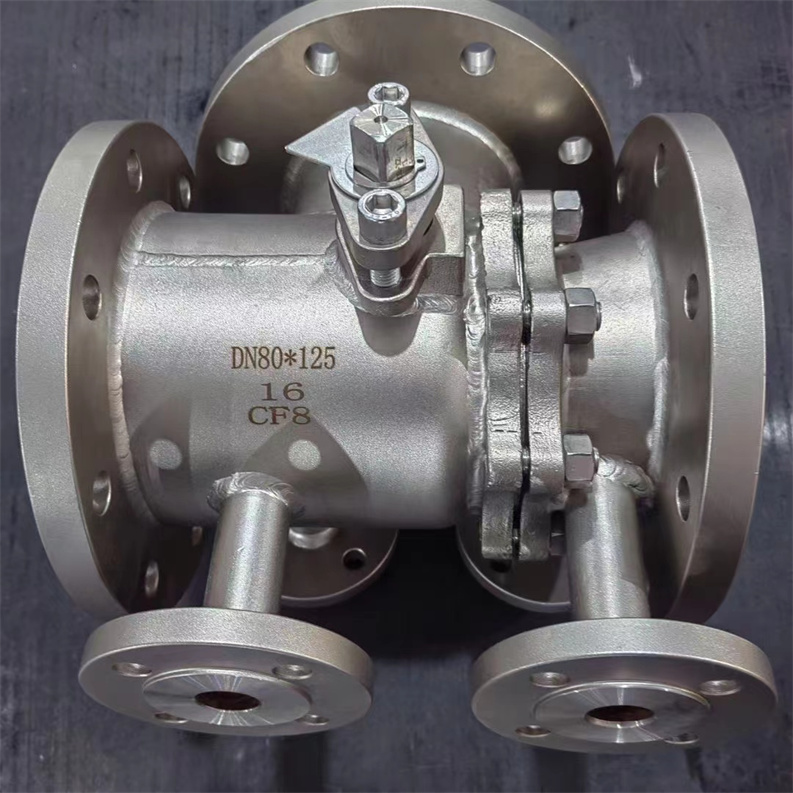

保温夹套
夹套环绕阀体，通过热源进口和出口注入保温介质，形成热循环系统，维持阀内介质温度。
夹套材质通常为碳素钢管，耐压性能优异。
阀杆与驱动装置
阀杆与球体相连，通过旋转带动球体转动，实现阀门的开启和关闭。
驱动装置可选用手轮、电动执行器或气动执行器，满足不同操作需求。
三、BQ45PPL保温三通换向球阀操作应用案例工作原理
开启与关闭
旋转阀杆使球体与阀座分离，流体通道打开；反向旋转阀杆使球体与阀座贴合，切断流体通道。
球体旋转90°即可完成全开或全关动作，操作迅速。
流体分配
T型三通球阀：可实现流体的分流或合流，例如将介质从一个入口分配到两个出口，或从两个入口合并到一个出口。
L型三通球阀：主要用于连接两条正交管道，实现流体的切换，但不能同时保持第三条管道的连通。
保温功能
夹套内的保温介质通过循环流动，持续为阀内介质提供热量，防止介质温度下降。
四、BQ45PPL保温三通换向球阀操作应用案例应用领域
石油化工
用于输送重油、胶类、化学品等易凝固介质，确保管道系统在低温环境下的正常运行。
能源与电力
在火力发电厂、LNG接收站等场合，控制国产精品51麻豆CM传媒、水和其他介质的流动，保障能源供应。
食品与制药
适用于需要保持介质温度的食品加工和药品生产过程，确保产品质量和安全。
环保与水处理
在污水处理厂和饮用水处理系统中，控制废水和污水的流动，满足不同处理工艺的需求。
五、BQ45PPL保温三通换向球阀操作应用案例技术参数示例
公称通径：DN15~DN300
公称压力：PN1.6~PN40（或Class150~Class2500）
工作温度：-29℃~300℃（具体取决于密封材料和保温介质）
连接方式：法兰、焊接、螺纹
驱动方式：手动、电动、气动
六、BQ45PPL保温三通换向球阀操作应用案例选型与使用注意事项
介质与温度
根据介质类型和低工作温度选择合适的阀体材质和夹套设计，确保保温效果。
压力与口径
确保公称压力和通径满足工艺需求，避免超压或流阻过大。
驱动方式
根据操作频率和自动化程度选择手动、电动或气动驱动，电动驱动需配备防爆装置。
维护保养
定期检查夹套的完好程度、热媒供应系统的状态以及阀门的密封性，及时更换易损件。
七、BQ45PPL保温三通换向球阀操作应用案例市场品牌与标准
执行标准：符合API 6D、ISO 17292、GB/T 24925等国际/国家标准。
三通保温球阀凭借其优异的保温性能、可靠的密封性和广泛的应用领域，已成为低温或易凝固介质输送系统中的关键设备。在选型和使用过程中，需充分结合工况需求，确保阀门的安全性和经济性。
产品特点
1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）
2、四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。（如流向图B）
| 主要零件材料 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3 (304L) | ZG18Ni12Mo2T | CF8M (316) | CF8M (316L) | ||||
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 (304) | 0Cr19Nill (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 0Cr17Ni12Mo2 (316L) | |||||
| 密封圈 | 聚四氟乙烯 对位聚笨 | |||||||||||
| 填料、垫圈 | V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 | |||||||||||
| 适用 工况 | 适用介质 | 重油、胶类等 | 硝酸腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | ||||||
| 适用温度 | -28~300℃ | |||||||||||
| 应用 规范 | 法兰尺寸 | JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214 | ||||||||||
| 体验试验按 | GB/T13927-89JB/T9092-99 | |||||||||||
| 其余制造规范均按标准 | ||||||||||||
一、BQ45PPL保温三通换向球阀操作应用案例连接尺寸表
公称压力或压力级 | 主要尺寸 | 公称通径DN（mm/in） | |||||||||||
15/1/2'' | 20/3/4'' | 25/1'' | 32/1/4'' | 40/1/2'' | 50/2'' | 65/2/1/2'' | 80/3'' | 100/4'' | 125/5'' | 150/6'' | 200/8'' | ||
PN1.06pa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 500 |
PN2.5pa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
PN4.0pa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
二、BQ45PPL保温三通换向球阀操作应用案例型号、零件材料及主要参数
公称压力或压力级 | 法兰 | 产品型号 | ||||||||||
PN1.6pa | 凸面 | BQ445F-16C | BQ445F-16P | BQ445F-16CF8 | BQ445F-16CF3 | BQ445F-16R | BQ445F-16CF8 | BQ445F-16R3 | ||||
PN2.5pa | 光滑面 | BQ445F-25 | BQ445F-25P | BQ445F-25CF8 | BQ445F-25CF3 | BQ445F-25R | BQ445F-25CF8 | BQ445F-25R3 | ||||
PN4.0pa | 凹凸面 | BQ445F-40 | BQ445F-40P | BQ445F-40CF8 | BQ445F-40CF3 | BQ445F-40R | BQ445F-40CFR8 | BQ445F-40R3 | ||||
CLASS150 | 凸面 | BQ445F-150（Lb）C | BQ445F-150（Lb）P | BQ445F-150（Lb）P8 | BQ445F-150（Lb）P3 | BQ445F-150（Lb）R | BQ445F-150（Lb）R8 | BQ445F-150（Lb）R3 | ||||
主要零件材料 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG18Ni12Mo2T | CF8M(316) | CF8M(316L) | ||||
球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9(304) | 00Cr19Nill(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) | 0Cr17Ni12Mo2(316L) | |||||
密封圈 | 聚四氟乙烯 对位聚笨 | |||||||||||
填料、垫圈 | V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 | |||||||||||
适用 | 适用介质 | 重油、胶类等 | 硝酸腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | ||||||
适用温度 | -28~300℃ | |||||||||||
应用 | 法兰尺寸 | JB79-59、SH3406、GB9113、HG20597-97 ANS1 B16.5 JIS B2212-2214 | ||||||||||
体验试验按 | GB/T13927-89 JB/T9092-99 | |||||||||||
其余制造规范均按本厂标准 | ||||||||||||
备注 | 保温三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即 BQ45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。 | |||||||||||
一、BQ45PPL保温三通换向球阀操作应用案例选择安装位置
1.1 确定管道系统中球阀的安装位置，均匀分布在管道系统中，方便操作和维护；
1.2 选取平整、牢固的支架，并且与球阀匹配，支架的大小和位置应该符合球阀和管道系统的要求；
1.3 需要考虑气温、湿度、防腐等因素，以保证球阀所处环境的干燥、通风、清洁。
二、BQ45PPL保温三通换向球阀操作应用案例安装前的准备工作
2.1 检查保温三通球阀的型号和规格是否符合要求，并确认接口尺寸和连接方式；
2.2 保温三通球阀维修口和阀盖组套应该处于关闭状态；
2.3 清洗球阀的内部和外部，确保无杂质和异物，防止造成损坏，影响工作效率；
2.4 根据管道系统的要求和球阀的工作气压，选择合适的密封垫片和螺栓，保证球阀的稳定性。
三、BQ45PPL保温三通换向球阀操作应用案例安装步骤
3.1 将球阀的法兰口和管道接口对中，用螺栓和密封垫片固定球阀和管道系统，旋紧螺栓；
3.2 安装球阀的电动装置或手动装置，根据操作要求进行安装；
3.3 确认管道系统的密封性，在使用前需要进行检测或测试，以免造成泄漏和失效。
四、安装后的测试与调试
4.1 进行球阀的操作测试，检验球阀的开合和转动情况；
4.2 测试球阀的密封性，包括静密封测试和动密封测试，确保无泄漏；
4.3 对球阀的气密性、耐高温性、耐腐蚀性进行测试，以确保球阀的操作稳定和安全。
总之，安装保温三通球阀需要有规范的流程和步骤，需要严格按照要求进行操作，以确保其工作效果和稳定性。同时，注意安全和环保，做好球阀的维护和保养工作。
