A72W不锈钢真空负压安全阀操作应用案例

A72W不锈钢真空负压安全阀操作应用案例

A72W-10P/R真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，真空负压安全阀自动开启，吸入空气；当容器内负压达到允许值时，A72W-10P/R真空负压安全阀自动关闭，从而保护设备及系统。上海一环生产的这一产品一般安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，真空负压安全阀将自动开启保护设备不受损坏。

A72W不锈钢真空负压安全阀操作应用案例适用范围






城建、化工、冶金、石油、制药、食品、饮料、环保它主要应用于负压容器、负压设备和真空管道等场合，能够有效地防止负压容器和负压设备因负压过大而产生变形和破裂的现象。本文将从真空负压安全阀的工作原理、使用注意事项、维护保养等方面进行详细介绍。真空负压安全阀是一种用于保护系统免受过压或欠压影响的关键装置，广泛应用于化工、制药、食品加工、能源等行业。其操作流程的规范性直接影响系统的安全性和稳定性。在实际操作中，真空负压安全阀的使用需要遵循一套科学严谨的步骤，以确保其功能的正常发挥。首先，在安装阶段，需根据系统的设计参数选择合适的真空负压安全阀型号，并严格按照厂家提供的技术要求进行安装。安装位置应避免振动和高温环境，同时确保连接管道的密封性良好，以防止麻豆黄色在线观看泄漏或压力波动。其次，在日常运行中，应定期对真空负压安全阀进行检查和维护。这包括观察阀门的开启和关闭状态是否正常，是否存在卡滞现象；检查阀体表面是否有腐蚀或损坏；确认排放口是否畅通，避免杂质堆积导致阀门失效。此外，还需对系统的压力变化情况进行监测，确保安全阀在设定压力范围内正常响应。在特定工况下，如系统启动、停机或压力突变时，真空负压安全阀可能会频繁动作，此时应特别关注其运行状态，必要时进行人工干预。对于需要定期校验的真空负压安全阀，应按照相关行业标准或企业内部规定，送至具备资质的检测机构进行性能测试，确保其灵敏度和可靠性。校验内容通常包括开启压力、回座压力、密封性能等关键参数。如果发现安全阀存在异常，应及时更换或维修，避免因设备故障导致系统安全事故。从技术角度看，真空负压安全阀的操作流程不仅涉及机械性能的维护，还与系统控制逻辑密切相关。例如，在现代工业自动化系统中，安全阀可能与PLC（可编程逻辑控制器）或DCS（分布式控制系统）集成，实现远程监控和自动调节。这种集成化设计提升了系统的智能化水平，但也对操作人员的技术能力提出了更高要求。因此，相关操作人员应接受专业培训，熟悉设备的结构原理、操作规程及应急处理方法，确保在突发情况下能够迅速做出正确判断。真空负压安全阀的操作流程是保障工业系统安全运行的重要环节。通过规范的安装、定期的维护、科学的校验和有效的监控，可以显著提升设备的可靠性，降低系统运行风险。



一、A72W不锈钢真空负压安全阀操作应用案例工作原理

真空负压安全阀采用了气动控制原理，通过压力差来控制阀门的开关。

当负压容器或负压设备中的负压过大时，真空负压安全阀会自动打开，将外部的麻豆黄色在线观看引入容器或设备中，从而达到平衡压力的目的，有效地了设备的安全。

产品概述


A72W真空负压安全阀 结构图

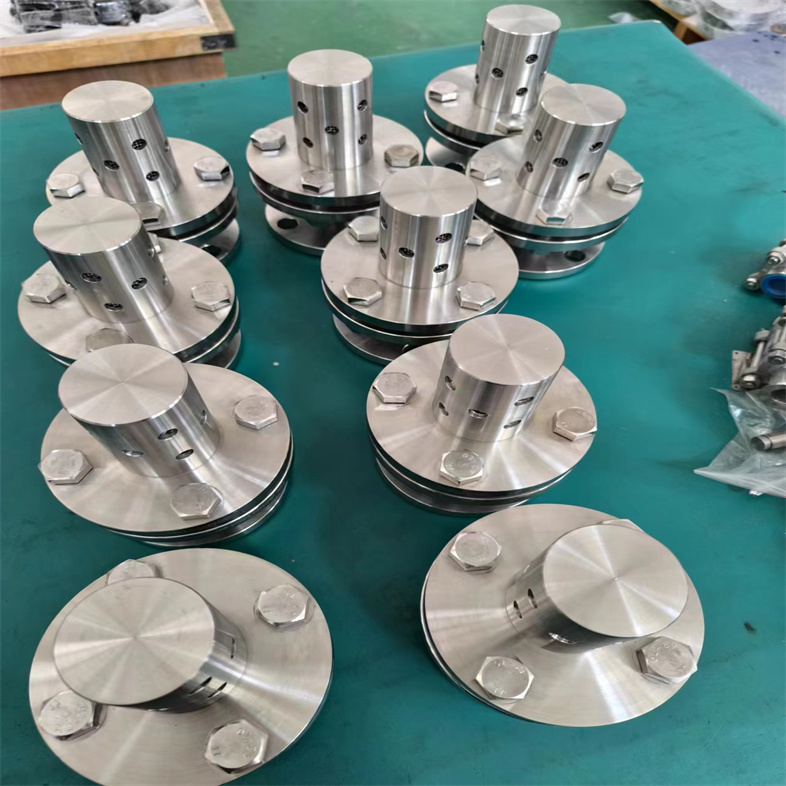

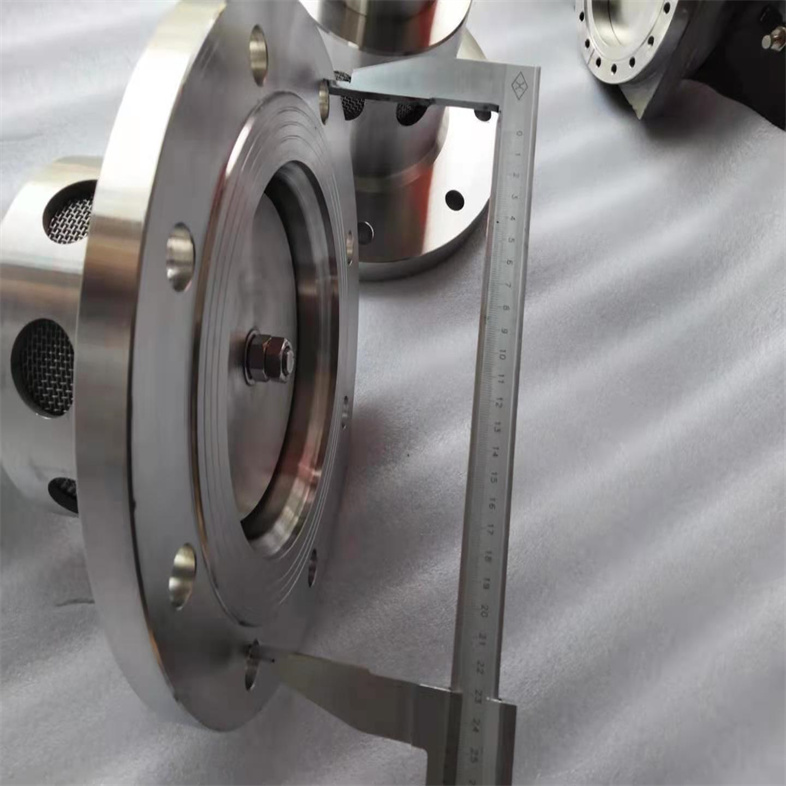

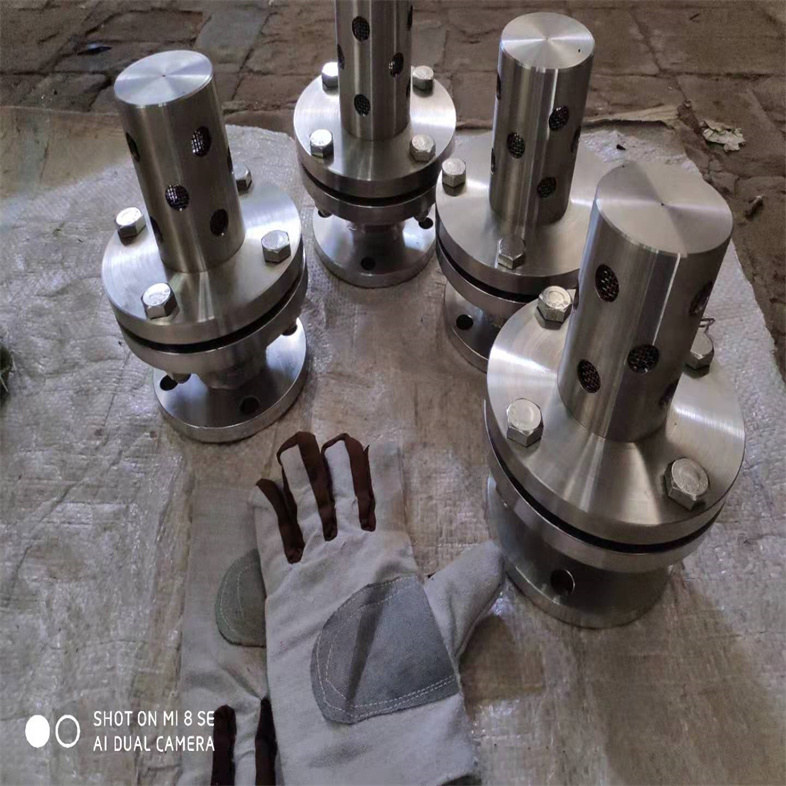

A72W不锈钢真空负压安全阀操作应用案例


序号	品  名	型 号   及 规 格	单位	数量
1	真空破坏阀	真空破坏阀    DN100 真空破坏压力-57KPA	台	3

真空负压安全阀主要性能规范

工作温度 Working temperature	≤200℃
适用介质 Suitable medium	HFA72W-10P适用于硝酸类介质 Nitric acid etc.medium
	HFA72W-10R适用于醋酸类介质 Acetic acid etc.medium




真空负压安全阀主要零部件材料

NO.	零件名称 Name of part	HFA72W-P 材料 Materials	HFA72W-R 材料 Materials
1	阀体　Body	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座 Nozzle	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节阀　Adjusting ring	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀盖 Bonnet	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀杆　Stem	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	弹簧 Spring	50CrVA	50CrVA 包覆氟塑料　Coated Teflon




真空负压安全阀外形尺寸和连接尺寸



公称通径DN(mm)                Nominal diameter	尺寸Dimension(mm)
	D	D1	D2	Z-Фd	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440




二、A72W不锈钢真空负压安全阀操作应用案例使用注意事项



1.安装位置：真空负压安全阀的安装位置应该在负压容器或负压设备的点，这样可以阀门正常工作，防止空气进入设备。

2.阀门密封：使用真空负压安全阀时，应注意检查阀门的密封性能，避免漏气情况的发生，否则会降低设备的工作效率。

3.负压范围：使用真空负压安全阀时应该注意阀门的负压范围，不能超出阀门的负压范围，否则会影响阀门的使用寿命。

4.阀门材质：真空负压安全阀的材质应该选用耐腐蚀、耐高温、耐低温和耐压的材料，以阀门的使用寿命。

三、A72W不锈钢真空负压安全阀操作应用案例维护保养



1.定期检查：使用真空负压安全阀的设备应该定期检查阀门的密封性能、阀门的负压范围和阀门的材质等方面，以阀门的正常工作。

2.清洗维护：当阀门出现漏气或者使用寿命达到时，应该及时清洗维护或更换阀门，以设备的安全和正常工作。

3.使用环境：真空负压安全阀应该在干燥、清洁和无腐蚀性麻豆黄色在线观看的环境下使用，避免阀门因为外界环境的影响而失效。

总之，真空负压安全阀是一种设备安全的重要阀门，它的使用能够有效地防止负压容器和负压设备因负压过大而产生变形和破裂的现象。

但是在使用过程中需要注意阀门的安装位置、阀门的密封性能、阀门的负压范围和阀门的材质等方面，以阀门的正常工作和使用寿命。

同时，在维护保养方面也需要定期检查阀门的使用情况和清洗维护。
