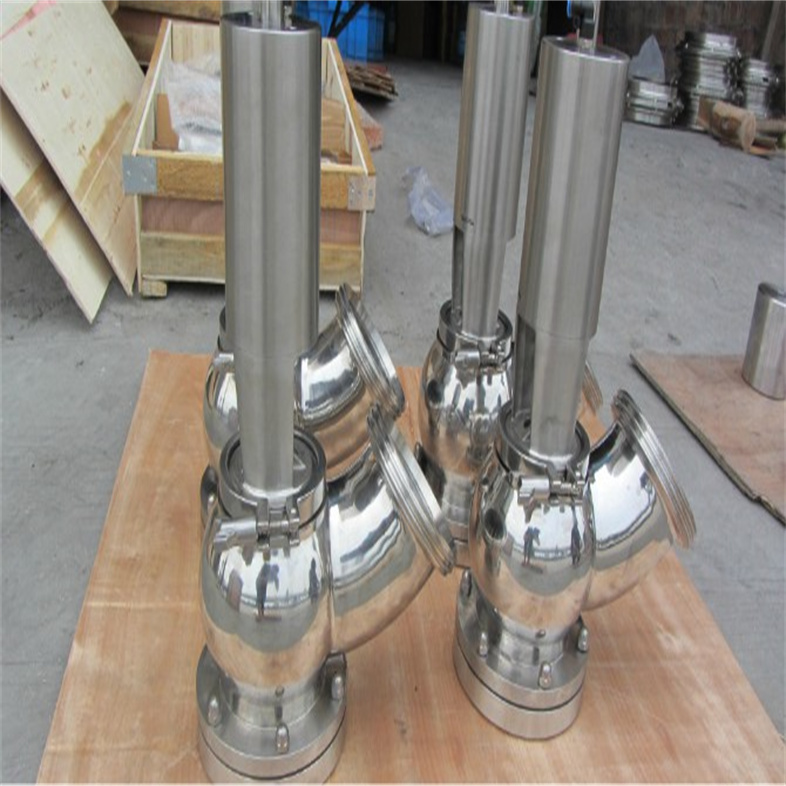

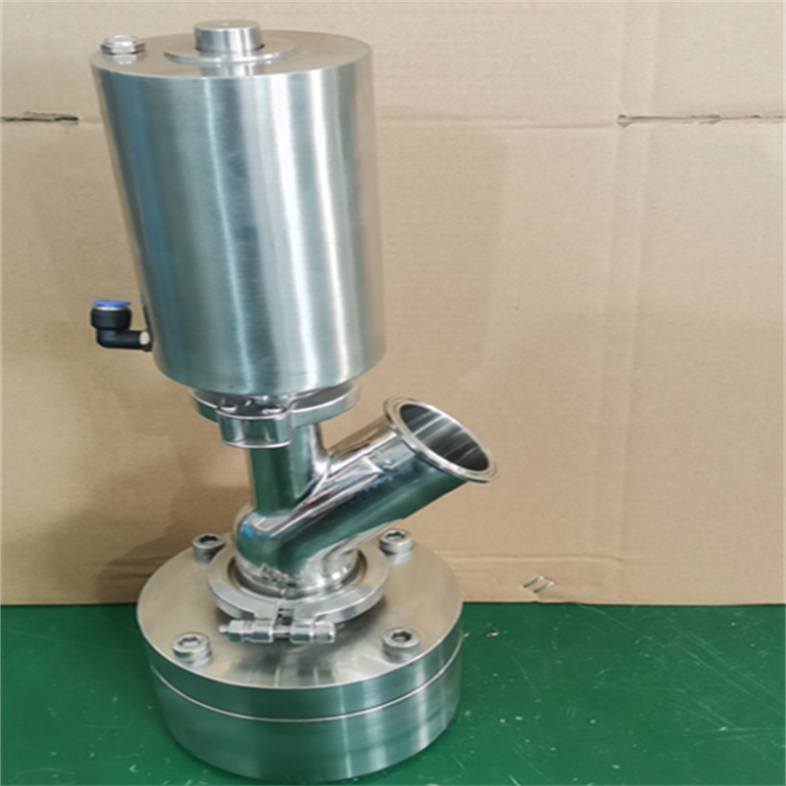

FLs681H气动带手动卫生级快装放料阀选型分析

气动带手动放料阀主要用于反应器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他容器的底部，因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要，放底结果设计为平底，阀体为V型，并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金，密封面采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。气动快装放料阀是一种结合了气动驱动和快速安装技术的阀门设备，主要用于控制流体（如液体、麻豆黄色在线观看、粉体等）的通断和流量。以下是其工作原理和使用的详细说明：

FLs681H气动带手动卫生级快装放料阀选型分析工作原理

气动快装放料阀的工作原理主要依赖于气动执行器和阀门的协同作用：

1. 气动控制系统：

• 气动快装放料阀的核心部分是气动控制系统，它负责调节气缸内部的麻豆黄色在线观看压力，从而控制活塞的运动。

• 当气源向气缸提供压力麻豆黄色在线观看时，活塞会受到推力作用而向前移动。相反，当气源停止供气或排气时，活塞会受到弹簧或其他复位机构的作用而向后移动。

• 阀门操作：

• 气动执行器通过连接杆或传动机构与阀门的阀杆相连。

• 当气动执行器驱动活塞向前移动时，它会通过连接杆或传动机构将力传递给阀杆，使阀杆向上移动。阀杆的向上运动会带动阀瓣（或称为闸门）向上运动，从而使阀门打开，物料开始流通。

• 反之，当气动执行器驱动活塞向后移动时，阀杆会向下移动，带动阀瓣向下运动，使阀门关闭，物料停止流通。

• 流量控制：

• 气动快装放料阀的开启程度可以通过调节气动控制系统的麻豆黄色在线观看压力来控制，从而实现流量的调节。

• 当需要增加流量时，可以增加气源的压力，使阀门开启更大；反之，当需要减小流量时，可以降低气源的压力，使阀门开启更小。

• 密封性能：

• 进口气动快装放料阀的密封性能通常非常优良。阀门和阀座之间的密封面通常采用特殊设计，并通过高精度加工和镜面抛光处理，以确保阀门在关闭时能够紧密贴合，防止流体泄漏。

• 自动化控制：

• 气动快装放料阀可以与自动化控制系统相连，通过控制气源的压力和流量来实现阀门的自动开启和关闭。这使得阀门可以根据工艺流程的需要自动调整开度，实现精确的流量控制。



•

FLs681H气动带手动卫生级快装放料阀选型分析标准规范

1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008

FLs681H气动带手动卫生级快装放料阀选型分析上展式与下展式区别

气动带手动放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式；上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。气动上展式（下展式）放料阀是一种广泛应用于各种工业领域的阀门，其特点在于结构简单、操作方便、密封性能好、耐腐蚀性强等。该阀门主要适用于腐蚀性介质、水、空气等管路的放料，可以与各种自控系统配套使用。

一、上展式放料阀的结构与特点
上展式放料阀的结构主要由阀体、阀瓣、密封圈、阀杆和手轮等组成。其特点如下：
1. 阀体采用优质不锈钢或碳钢制成，具有良好的耐腐蚀性能和耐磨性能。
2. 阀瓣采用优质不锈钢或硬质合金制成，具有高强度和良好的密封性能。
3. 密封圈采用优质橡胶或聚四氟乙烯制成，具有较好的耐腐蚀性和耐磨性，能够有效防止介质泄漏。
4. 阀杆采用优质不锈钢或碳钢制成，具有高强度和良好的抗腐蚀性能。
5. 手轮采用铝合金或不锈钢制成，具有轻便、美观、耐腐蚀等优点。

二、下展式放料阀的结构与特点
下展式放料阀的结构主要由阀体、阀瓣、密封圈、阀杆和手轮等组成。其特点如下：
1. 阀体采用优质不锈钢或碳钢制成，具有良好的耐腐蚀性能和耐磨性能
。2. 阀瓣采用优质不锈钢或硬质合金制成，具有高强度和良好的密封性能。
3. 密封圈采用优质橡胶或聚四氟乙烯制成，具有较好的耐腐蚀性和耐磨性，能够有效防止介质泄漏。
4. 阀杆采用优质不锈钢或碳钢制成，具有高强度和良好的抗腐蚀性能。
5. 手轮采用铝合金或不锈钢制成，具有轻便、美观、耐腐蚀等优点。

三、上展式与下展式的区别与适用范围

上展式放料阀与下展式放料阀的主要区别在于阀瓣的启闭方向不同。上展式放料阀的阀瓣向上运动打开阀门，向下运动关闭阀门；而下展式放料阀的阀瓣则向下运动打开阀门，向上运动关闭阀门。这种区别会导致两种阀门在适用范围上有所不同。
上展式放料阀适用于操作空间比较宽敞的场合，如一些大型设备的放料管路。由于其阀瓣向上运动打开阀门，所以对于一些沉淀性介质或者黏度较大的介质来说，能够更好地避免阀门堵塞，保证介质的流通性。同时，由于其密封圈向上安装，可以有效避免一些颗粒物进入密封圈，延长了阀门的使用寿命。
下展式放料阀则适用于操作空间比较狭小的场合，如一些小型设备的放料管路。由于其阀瓣向下运动打开阀门，对于一些黏度较小的介质来说，可以更好地避免介质在阀门处堆积，保证了介质的流通性。同时，由于其密封圈向下安装，可以有效避免一些颗粒物进入密封圈，延长了阀门的使用寿命。

总之，气动上展式（下展式）放料阀作为一种重要的工业阀门，在各种工业领域中都有着广泛的应用。选择合适的类型和规格的阀门，能够更好地满足实际需求，提高生产效率和使用寿命。

FLs681H气动带手动卫生级快装放料阀选型分析主要零件材质

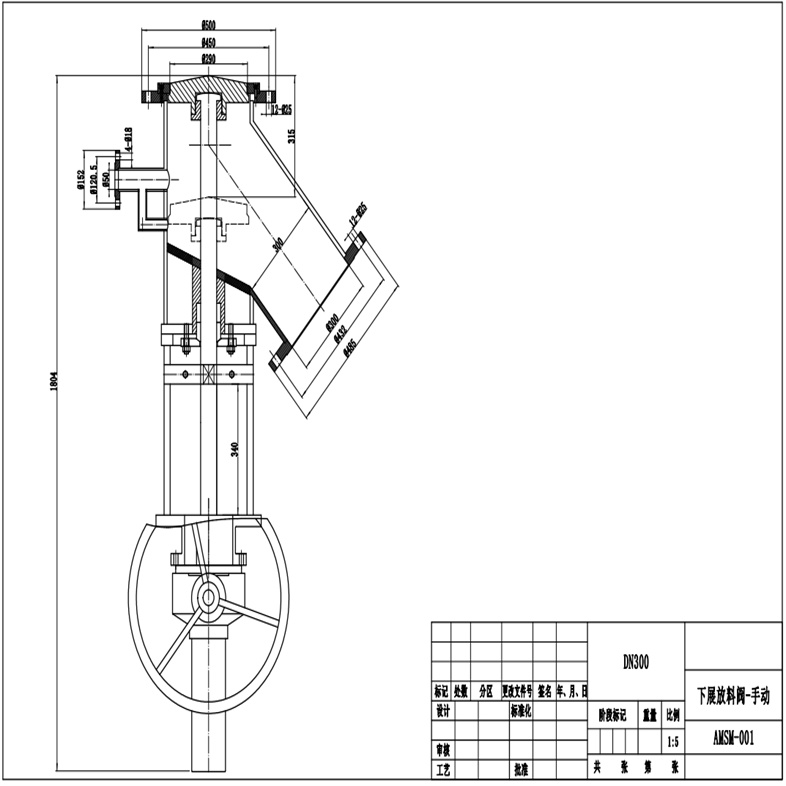

外形结构图

主要外形尺寸（上展式）

主要外形尺寸（下展式）

FLs681H气动带手动卫生级快装放料阀选型分析使用

1. 安装：

• 安装前，应确保放料阀的型号、规格和材质符合使用要求。

• 按照设计的连接方式将放料阀固定在管路上，固接时不应使阀体承受较大的拉、压、弯曲或扭曲应力。

• 安装完成后，应检查各连接部位的螺栓、螺母和填料压盖等是否紧固，防止在使用过程中出现泄漏。

• 操作：

• 操作时，应根据需要调整气动控制系统的麻豆黄色在线观看压力，以控制阀门的开启和关闭。

• 可以通过自动化控制系统远程控制阀门的开度，实现精确的流量控制。

• 在手动操作模式下，可以通过转动手轮或操作其他手动机构来控制阀门的开启和关闭。

• 维护：

• 定期检查气动执行器和阀门的密封性能，确保无泄漏现象。

• 定期清理阀门和管道内的杂质和污垢，保持阀门的畅通无阻。

• 对气动执行器进行定期润滑和保养，确保其正常运行。

•

总的来说，气动快装放料阀通过气动控制系统和阀门的协同作用，实现了对流体介质的高效、精确控制。其操作方便、性能稳定、密封性能优良等特点，使其在化工、石油、制药、食品等行业中得到了广泛应用。
